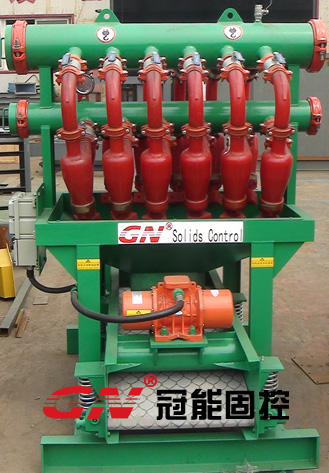

除泥器 ( Desilter ) 是处理钻井液的三级固控设备,根据旋流器直径的大小不同,分为旋流除砂器和旋流除泥器.一般6″以下的旋流器组合称为除泥器，是钻井作业中的三级固控设备，常用的是5″和4″旋流器，主要用于分离钻井液中粒度为15-47μm的固相颗粒。根据客户要求处理量的大小，选择几组旋流器组合成除泥器。冠能固控的旋流除泥器广泛应用于石油钻井，水平定向钻井的旋流除泥分离。
除泥器系列产品说明
分离粒度：+20微米
|
除泥器特点说明 |
|
|
类型: 无底部干燥振动筛
型号: GNWSE-12N / GNWSE-16N。
应用领域：石油钻井非加重泥浆的处理。
特点: 结构小巧，经济实惠，无需更换筛网。
说明:分离出的钻屑较湿，不推荐用于加重泥浆的使用。
|
|
|
类型: 匹配GNZS752系列底流振动筛，筛网面积约1.35平方米。
型号: GNZJ752E-8N / GNZJ752E-12N 。
应用领域: 小型石油钻修机，煤层气钻井，水平定向穿越钻机，水井等。
特点: 结构小巧，经济实惠，钻屑较干燥。
|
 |
类型: 匹配3片筛网的GNZS703系列大型底流振动筛，筛网面积2.6平方米。
型号:GNZJ703E-D8N/ GNZJ703E-D12N/ GNZJ703E-16N
用于领域: 大型石油钻机，大型非开挖钻机，盾构工程，河道清淤工程等.
特点: 处理量大，处理的钻屑比上述两款除泥器干燥
.
|
除泥器技术参数
| 型号 |
GNZJ752F-8N/12N |
GNZJ703F-D8N/D12N |
GNZJ703F-S16NF |
GNWS-12NF/16NF |
| 处理量 |
120/240m³/h(528/1056GPM) |
360m³/h
(1584GPM) |
240/360m³/h
(1056/1584GPM) |
| 除泥旋流器尺寸 |
4″ |
| 除泥旋流器数量 |
8/12 个 |
16 个 |
12/16 个 |
| 工作压力 |
0.25~0.4Mpa |
| 进浆口尺寸 |
DN150 |
| 出浆口尺寸 |
DN200 |
匹配底
流筛参数 |
底流筛型号 |
GNZS752F |
GNZS703F |
N/A |
| 振动轨迹 |
直线
|
| 振动电机功率 |
2×1.0Kw |
2×1.72Kw |
| 筛网数量 |
2 Panels |
3 Panels |
| 筛网尺寸 |
750×900mm |
700×1250mm |
| 筛分面积 |
1.35m² |
2.63 m² |
| 激振强度 |
≤7.1G(可调节) |
≤7.5G(可调节) |
| 双振幅 |
3.92~5.62mm |
4.14~5.96mm |
| 筛箱调节角度 |
+2° |
-1~+5° |
| 防爆标准 |
ExdIIBt4/IECEX/A-TEX |
| 重量 |
1057/1097kg |
1813/1839kg |
1974kg |
504/539kg |
| 外形尺寸(mm) |
1676×1745×1719 |
2419×2150×1608 |
2419×2150×2126 |
2189×900×1511 |
|
