石油钻井液固控系统

    石油钻井液固控系统用于分离处理钻井液中岩硝、泥砂等颗粒，维持钻井液性能以及储存循环钻井液。配有加重混合装置、灌注装置和化学药剂加注装置。用于改善钻井液的物理和化学性能，以满足钻井工作的需要。固控系统钻井液中的固相分为有用固相，如：重晶石粉、澎润土、化学处理剂等。另一类为无用固相，如：钻屑，砂粒，劣质彭润土等，分为四级固控五级净化系统，有效地保证钻井泥浆的使用要求。

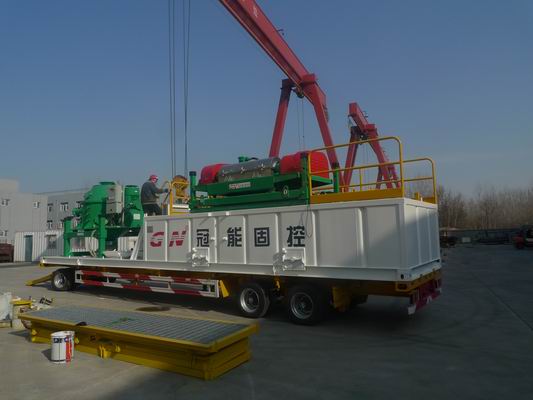

　　固控系统主要是对石油钻井液的固体控制和分离，能够使钻井液循环利用，也叫泥浆净化系统。适用于二千米到七千米油井的钻井过程，石油固控系统由3至7个模块化组合罐体组成；净化罐罐底采用新型锥底结构，边缘处采用泥浆搅拌系统不易沉砂；整个循环系统的罐与罐之间、仓与仓之间即能隔开，又能联通，以满足钻井作业的需要，其中吸入管汇的底部阀开启灵活，关闭后密封可靠。整个循环系统配置5级净化设备，配套设备中的振动筛，除砂除泥清洁器，真空除气器和搅拌器等，新型石油钻井泥浆净化系统的使用，减少了泥浆排放，具有明显的环境保护作用。

　　固控系统就是要将钻井液中的无用固相无用固相从钻井液中分离出来。

　　固相的控制方法：

　　A、稀释法，加入清水或其它流体稀释。

　　B、替换法，用清水或钻井液替换无用固相。

　　C、机械分离法。如：固控系统用振动筛、除沙器、除泥器、离心机除去钻井液中的钻屑、砂粒、劣质彭润土等，常用。

　　D、化学法。加化学药品沉降无用固相。

　　一、振动筛---是对钻井液进行分离的第一级设备，清除大量钻井岩屑。

　　按筛子运动轨迹分有直线筛，椭圆筛，圆振筛等应根据岩屑大小选筛网的目数。筛网有方孔和长方孔之分。长方孔筛网优于方孔筛网。钢丝筛网寿命短，易发生“桥糊”堵塞。

　　使用振动筛应注意的事项：

　　1、正确的使用安装；

　　2、电源的电压与频率必须符合设备的要求；

　　3、筛网的张紧程度要适当。松紧不合适。

　　4、网孔尺寸必须合适，使钻井液覆盖筛网总长度达70～80%。

　　5、安装水管线，经常冲洗，防止堵塞筛网孔眼。

　　6、不允许钻井液旁统振动筛。

　　二、固控系统除气器---能有效的控制钻井液气蚀，有效的排除有毒气体和易燃易爆气体。安装在沉砂罐与第一级旋流器之间。

　　（分为除沙器、除泥器两种）

　　壳体直径150～300mm的旋流器称为除砂器。在工作压力0.2Mpa时，能清除95%大于74μm的钻屑和50%大于40μm的钻屑。为确保处理效果，选除沙器型号时，其允许处理量必须大于钻井时最大流量的125%。

　　壳体直径100mm和150mm的旋流器称为除泥器。在工作压力0.2Mpa时，能清除95%大于40μm的钻屑和50%大于15μm的钻屑。为确保处理效果，选除泥器型号时，其允许处理量必须大于钻井时最大流量的125～150%。在保证进口压力的条件下，应经常调节底口大小，避免过载和损失钻井液。

　　四、清洁器

　　清洁器是旋流器与超细振动筛的组合。上部为旋流器，下部为振动筛。属于二次分离设备。

　　五、离心机

　　离心机属于利用离心分离原理分离微小固相颗粒的设备。在钻井固控系统设备中，用它来分离重晶石、胶体和细小固相。离心机外壳的转速可达到1500～3000rpm。
